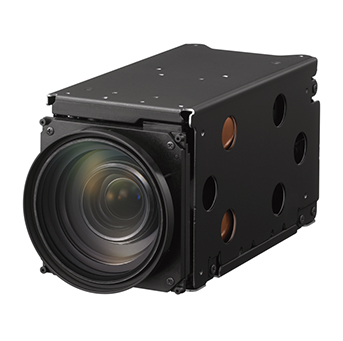

FCB-EW9500H/EV9500M/EV9500L
由日本生產商制造的使用了新的鏡頭，圖像傳感器，和ISP（圖像信號處理器）的一個新的有著更高可見度的彩色攝像模組。在1/1.8英寸型圖像傳感器上實現了緊湊尺寸的30x加強光學變焦。該攝像模組可以廣泛地用于各種場景，包括嚴酷的條件環境下，特別是新的超級圖像防抖功能和傳統的型號產品比較可以大幅改善提升圖像的抖動模糊抑制效果。共有3個相同外觀尺寸的型號產品可供選擇: 4百萬像素（4M） 型號 (HDMI 輸出)，和全高清（Full HD） 型號 (MIPI 或者 LVDS 輸出)
產品介紹
規格內容
| FCB-EW9500H (4M-HDMI) |
FCB-EV9500M (全高清-MIPI) |
FCB-EV9500L (全高清-LVDS) (2022年上半年發布) |
圖像傳感器（有效像素）
1/1.8英寸型STARVIS? CMOS Sensor (約417萬像素)
輸出像素（HxV)
| 2688x1512 *1 2560x1440 *1 1920x1080, 1280x720 |
1920x1080, 1280x720 |
圖像信號方式
|
2160p/60, 2160p/59.94,
2160p/50, 2160p/30, 2160p/29.97, 2160p/25 1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 1080i/60, 1080i/59.94, 1080i/50, 720p/60, 720p/59.94, 720p/50, 720p/30, 720p/29.97, 720p/25 |
1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25,1080i/60, 1080i/59.94, 1080i/50, 720p/60, 720p/59.94, 720p/50, 720p/30, 720p/29.97, 720p/25 |
最低被攝物體照度
（高感度模式on的時候、50％）
（高感度模式on的時候、50％）
ICR-Of mode: 0.009 lx (Shutter Speed: 1/30 s), 0.0012 lx (Shutter Speed: 1/4 s or 1/3 s)
ICR-On mode: 0.00008 lx (Shutter Speed: 1/30 s), 0.000005 lx (Shutter Speed: 1/4 s or 1/3 s, 30%)
ICR-On mode: 0.00008 lx (Shutter Speed: 1/30 s), 0.000005 lx (Shutter Speed: 1/4 s or 1/3 s, 30%)
主要功能
自動日夜轉換、寬動態(Wide-D)、可見度增強、透霧(低/中/高)、降噪、逐行掃描模式、超級圖像防抖(Super / Super+ *3)、點光源避免、動態偵測、隱私遮擋區域、警報、慢曝光反應、圖像特效、圖像凍結、電子翻轉(E-FLIP)、圖像鏡像、慢快門、溫度讀取、字幕顯示、相機模式顯示
| FCB-EW9500H (4M-HDMI) |
FCB-EV9500M (全高清-MIPI) |
FCB-EV9500L (全高清-LVDS) (2022年上半年發布) |
鏡頭
f = 6.5 mm - 162.5 mm, F1.6 - 4.8
變焦
| 30x Enhanced Optical Zoom
36x StableZoom *2 *3 12x Digital Zoom |
30x Enhanced Optical Zoom
36x StableZoom *2 12x Digital Zoom |
30x Enhanced Optical Zoom
36x StableZoom *2 12x Digital Zoom |
視頻輸入
| Digital : Y/Pb/Pr 4:2:2 (HDMI) Y:8bit, C:8bit RGB 4:4:4 (HDMI) R:8bit G:8bit B:8bit |
Digital : Y/Pb/Pr 4:2:2 (MIPI) Y:8bit, C:8bit RGB 4:4:4 (MIPI) R:8bit G:8bit B:8bit *4 |
Digital : Y/Pb/Pr 4:2:2 (LVDS) (Y: 8 bit, C: 8 bit, Vsync, Hsync, Field, Clock) (SMPTE274M/SMPTE296M) |
相機控制
VISCA protocol (CMOS 3.3V Level, 5.5V tolerance); Baud Rate : 9.6 kbps, 19.2 kbps, 38.4 kbps, 115.2 kbps, Stop bit: 1 bit
同步方式
內同步
電源電壓
7.0 V - 12.0 V DC
外形尺寸（WxHxD)
56.0 x 64.0 x 125 mm
重量
約 439 g
*1.2688 x 1512或者2560 x 1440圖像輸出時是在2160p信號制式下輸出有黑框的圖像。
*2.Stablezoom通過結合光學變焦和數字變焦增加了變焦倍數。
*3.FCB-EW9500H：僅1080p，1080i，720p。
*4.Y/Pb/Pr在1080i/60，1080i/59.94，1080i/50時不支持。
